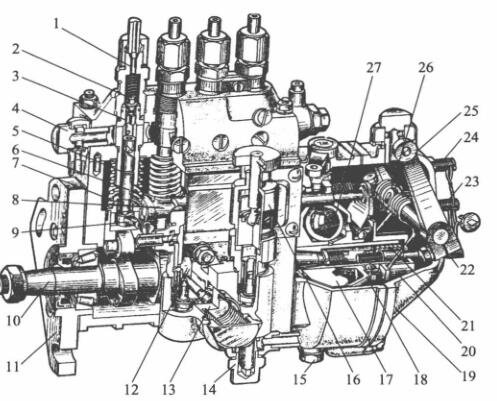

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

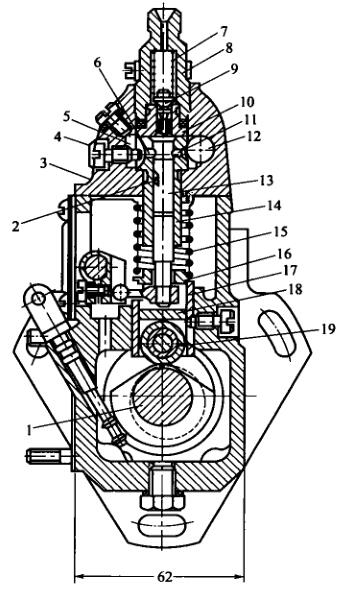

   I号喷油泵的分泵构造图

1-髙压石油管道管管连接头; 2-油多阀; 3-油多阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-齿轮泵泵; 7-齿轮泵泵板大弹黄; 8-油门支撑杆;  9-优化臂; 10-凸轮机构轴; 11-不变接盘; 12-石油管道管泵偏心轮轮; 13-石油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动软件盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-效准板大弹黄; 22-续航里程优化螺丝钉; 23-怠速行程开关螺丝钉; 24-髙速行程开关螺丝钉; 25-可控硅调压手柄; 26-可控硅调压板大弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总程的主耍功效是确保泵油开使时时时间的精确度性，就多缸柴油车机来说，更确保各缸泵油时时时间的相符性。起确保的作用的地方是滑动中下部到的调整水泥垫块上平面图的相髙度H。当喷汽油泵气缸轴传动蜗轮蜗杆与曲轴传动蜗轮蜗杆相地段很大时，H越大，液压泵关上进油孔的时时时间太早，泵油开使时时时间也太早。相反，H越小，泵油开使时时时间越卡顿。由此要可根据制作和做实验的时候推算为宜的滑动体运转相髙度H，以确保泵油开使时时时间的精确度性。

1-凸轮机构轴; 2-轴向注塞泵泵泵斜槽; 3-泵盖; 4-导航定位螺柱; 5-回油道; 6-回油孔; 7-皮肤有油阀气压簧片; 8-皮肤有油阀紧座;  9-皮肤有油阀; 10-皮肤有油阀门法兰; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵; 14-轴向注塞泵泵泵套简;  15一轴向注塞泵泵泵气压簧片; 16-气压簧片座; 17-挺柱体:; 18-垫铁; 19-压轮

  针对多缸机，各分泵的H值应一样。调控垫件在喷油阀上市时均已调好，不宜随心所欲相互交换。垫件是用抗磨坏情况用料弄成相结行热加工处理以增强强度，由此用中后易磨坏情况。如长用时用后磨坏情况较多，可换面用。

  喷真空泵泵体分左右两二个分，喷真空泵上体采用安裝齿轮泵偶件及很油阀偶件，下身采用安裝轴承轴、滚轴体和输真空泵等。泵体前侧东南部还有检视窗孔，妥善全面相关检查改变泵续航里程。上半部有检视润滑油面的检视孔。喷真空泵上体有一个油道，与各齿轮泵套筒外边的弧形油槽共通。弧形油槽则与齿轮泵套筒上的进、回油孔共通。由输真空泵供来的舒张压油进行进进气软管插头走进油道中。油道中的重油负担由装在回进气软管插头内的回油阀抑制，一规范保持良好在5～10kPa区间内。汽压过低，在齿轮泵下行速度时，重油并不能较快进行进油孔走进齿轮泵上半部油腔。当续航里程假如你而使汽压偏高时，任何多余的重油会顶开回油阀进入重油细滤器中。
