本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油火力发直流电空调机组供电系统箱的影响： 1、节省的分配比例电。 2、便利对三极管的开关运作。 3、有较高的安全性预防等级分类，能形象化的体现控制电路的导通的状态。

项目名称：656KW柴油密度火力发高压电空调机组单机配电箱主要元件明细清单
配电装置箱首要开关元件申报单
号码	明称	主要参数型号规格	机构	占比	生产厂家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	火力发高压电工作机组把握器	HGM6110	只	1	众智
3	发电量机轉速调整器	C2002	只	1	孚创
4	整流供电模组	DC24V	只	1	众智
5	小形上面继小家电	HH54P    DC24V	只	2	正泰
6	大中型中央继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

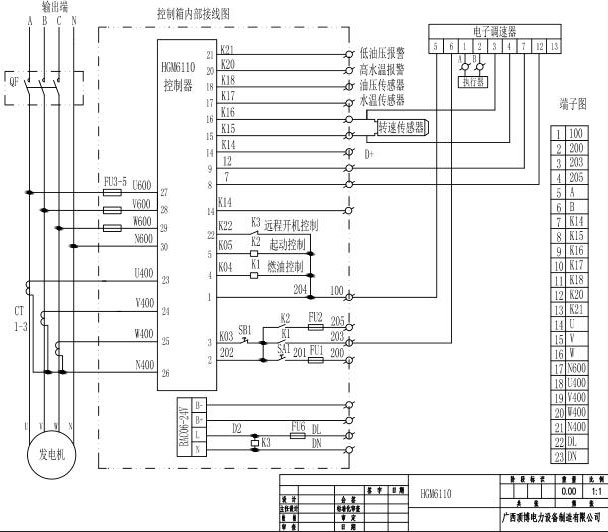

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.liudashangquan.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
